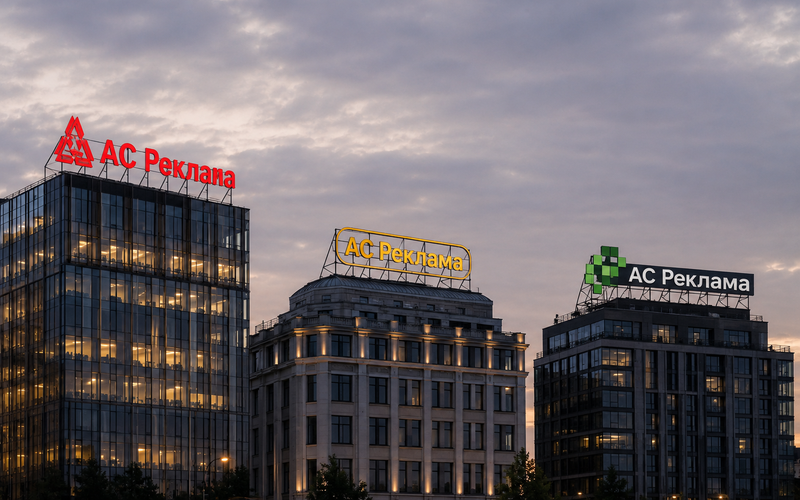

Когда вы смотрите на ночной город, яркие вывески на крышах зданий притягивают взгляд первыми. Но мало кто задумывается, какой сложный путь проходит конструкция от чертежа до монтажа, и почему одни буквы держатся десятилетиями, а другие падают после первого урагана. Разбираемся, как устроены крышные рекламные установки с инженерной точки зрения: что нужно знать о ветровых нагрузках, материалах и скрытых рисках.
Крышная конструкция — это не просто буквы
Многие представляют крышную рекламу как большие металлические буквы, прикрученные к парапету. На самом деле это сложная система, где каждый элемент работает на надежность. Конструкция включает в себя не только видимую часть (объемные символы или щит), но и несущий каркас, систему крепления к основанию крыши, антивандальную защиту, а часто — еще и внутреннюю подсветку со всей электропроводкой.
Главное отличие крышной установки от фасадной — высота и отсутствие защиты сверху. Конструкция работает на открытом воздухе в самых жестких условиях: прямой солнечный свет, град, снеговые мешки, обледенение и порывы ветра, которые на высоте 20 метров ощущаются совсем иначе, чем на земле. Поэтому требования к таким системам в разы строже.
Физика на высоте: что удерживает конструкцию
Любая крышная вывеска постоянно борется с двумя силами: ветром и собственным весом, усиленным снегом и льдом. Инженеры называют это сочетание нагрузок. Для каждого проекта делают отдельный расчет, потому что условия на разных зданиях отличаются кардинально.
Ветровая нагрузка — главный враг
На высоте ветер дует сильнее и, что важнее, — турбулентнее. Воздушные потоки обтекают здание, создают завихрения у края крыши и парапета. Ветер может давить на плоскость вывески, поднимать ее (как крыло самолета) или раскачивать из стороны в сторону. На высоких зданиях давление ветра на квадратный метр рекламного щита может достигать 200-300 килограммов — это как если бы на каждой букве постоянно висело по два-три взрослых мужчины.
💡 На заметку: При расчете крышных конструкций используют карты ветровых районов — для каждого региона России нормативная ветровая нагрузка разная. В прибрежных городах и на открытой местности она может быть в два-три раза выше, чем в плотной застройке в низине.
Снег и лед — невидимая угроза
Зимой к расчетам добавляется вес снежного покрова. Конструкция должна выдерживать многократное превышение собственной массы только за счет налипшего снега. В снежных регионах нормативная нагрузка от снега может составлять 180-240 кг на квадратный метр — это сантиметров 30-40 свежего пушистого снега или слой уплотненного поменьше. Плюс наледь, которая тяжелее и крепче примерзает к металлу.
Поэтому горизонтальных площадок на крышных конструкциях стараются избегать: на них скапливается снег и вода. Все рабочие поверхности делают либо вертикальными, либо наклонными, а при необходимости устанавливают системы обогрева.
Из чего делают надежные крышные конструкции
Выбор материалов — всегда компромисс между весом, прочностью и долговечностью. Перегружать крышу нельзя, но и экономить на запасе прочности — тоже нельзя. Например, компания «АС Реклама» в Нижнем Новгороде по ссылке https://asreklama.ru/portfolio/kryshnye-kostrukcii/ изготавливает такие конструкции из оцинкованной стали толщиной от 1,5 до 3 мм для несущих элементов и алюминия для лицевых деталей там, где важна легкость. Как и другие профессиональные производители, они рассчитывают каждую точку крепления под конкретное здание, потому что универсальных решений на рынке практически не существует — слишком разными бывают крыши, ветровые нагрузки и пожелания заказчиков.
Металл: сталь против алюминия
Основной материал для несущего каркаса и корпуса букв — сталь или алюминий. У каждого свои плюсы и минусы:
- Сталь дешевле, прочнее на изгиб и растяжение, лучше сваривается. Но она тяжелая (плотность 7,8 т/м³) и ржавеет без качественной защиты. Оцинкованная или окрашенная сталь служит 10-15 лет.
- Алюминий легкий (2,7 т/м³), не боится коррозии. Его труднее сваривать, он мягче и дороже. Но для крупных конструкций на старых зданиях с ограниченной несущей способностью крыши алюминий часто становится единственным разумным вариантом.
Лицевая часть объемных букв чаще всего делается из акрилового стекла (оргстекла) толщиной 3-5 мм. Оно отлично пропускает свет, не боится ультрафиолета, не желтеет годами и достаточно прочное, чтобы выдержать град и удары веток. Для больших щитов с обратной подсветкой могут использовать композитные панели или легкий пластик.
Крепеж — слабое место, на котором экономят чаще всего
Самая прочная конструкция не будет надежной, если она плохо прикручена. Болты, анкера и хомуты — вот где скрывается 90% проблем некачественного монтажа. Для крышных установок используют только нержавеющий или горячеоцинкованный крепеж. Обычный «черный» металл начинает ржаветь через месяц-два, теряет несущую способность, и конструкцию начинает раскачивать.
⚠️ Важный нюанс: Ни один производитель не даст гарантию на конструкцию, если крепеж подобран неправильно. Каждая точка фиксации рассчитывается на срез и вырыв с коэффициентом запаса не менее 2-3 единиц.
Как проверяют надежность перед установкой
Профессиональный монтаж крышной конструкции начинается не с подъема крана, а с обследования здания. Это первый этап, который часто игнорируют, — и зря.
Диагностика крыши и точек крепления
Специалисты выезжают на объект, чтобы понять: выдержит ли крыша дополнительные 500-1000 килограммов? Оценивают состояние несущих конструкций: железобетонных плит, металлических ферм или деревянных стропил. Ищут трещины, следы протечек, коррозию арматуры или гниль древесины. Если крыша старая или аварийная — придется либо усиливать конструкцию, либо искать другой способ монтажа (например, распределять нагрузку через дополнительные балки).
Параллельно выбирают место крепления. Лучший вариант — капитальный парапет из железобетона или металла. Худший — хрупкие керамические решетки, декоративные элементы или старый шифер. Иногда приходится делать отдельные стойки, которые опираются прямо на несущие балки перекрытия, проходя через всю кровельную систему.
Согласование и разрешения — то, без чего нельзя начинать
С инженерной точки зрения получить разрешение на крышную конструкцию не менее сложно, чем установить ее. В России действуют строгие правила:
- Расстояние до соседних зданий — минимум по противопожарным нормам
- Конструкция не должна перекрывать существующие инженерные системы на крыше
- Запрещено крепить что-либо к дымовым трубам, вентшахтам и антеннам
- Требуется заключение о несущей способности крыши от проектной организации
Без этих бумаг даже самая надежная конструкция будет незаконной, и городские власти могут потребовать демонтажа за счет владельца.
Типичные ошибки и почему они опасны
История знает десятки случаев, когда крышные конструкции падали, травмируя людей и машины. Причина почти всегда одна — экономия на материалах или расчетах. Вот самые частые ошибки:
- Заниженный запас прочности: сделали буквы с расчетом на ветер 20 м/с, а ударило 25 м/с — и все полетело вниз.
- Плохая антикоррозийная защита: через два-три года крепеж или швы каркаса проржавели насквозь, и конструкция сложилась под своим весом.
- Отсутствие компенсации теплового расширения: летом металл нагрелся и удлинился на несколько миллиметров, а жесткая заделка не позволила — возникли напряжения, которые раскололи сварные швы зимой при морозе.
- Игнорирование снеговой нагрузки: построили горизонтальный козырек над буквами — и в первую же снежную зиму он обрушился под тяжестью наледи.
📌 Правило безопасности: Любая крышная конструкция должна периодически проверяться. Специалисты рекомендуют плановый осмотр не реже одного раза в полгода и обязательно после каждого сильного урагана, ледяного дождя или аномального снегопада.
Как продлить жизнь крышной конструкции
Даже если изначально все сделано правильно, время берет свое. Чтобы вывеска прослужила заявленные производителем 7-10 лет, достаточно соблюдать три простых правила:
- Регулярная очистка: раз в год убирать грязь, птичий помет и остатки рекламных пленок. Грязь накапливает влагу и провоцирует коррозию.
- Проверка герметичности: особенно если внутри букв стоит светодиодная или неоновая подсветка. Влага — главный враг электрики.
- Контроль крепежа: подтягивать ослабшие болты, менять подгнившие хомуты и анкера. Ослабший на миллиметр крепеж при ветре начинает работать как молоток — он быстро разрушает и себя, и то место, куда закреплен.
Крупные компании часто заключают договоры на сервисное обслуживание раз в квартал. Для небольших установок достаточно своих сильных рук и внимательного взгляда хотя бы дважды в год — весной после таяния снега и осенью перед началом холодов.
Краткий итог: что нужно помнить о крышных конструкциях
Крышная реклама — это не про «взяли и повесили». Это про инженерные расчеты, знание физики нагрузок, качественные материалы и монтаж, который выполняют специалисты с допуском к высотным работам. Ошибка в любой точке этой цепочки делает конструкцию потенциально опасной для всех, кто находится внизу — прохожих, жильцов верхних этажей и припаркованных машин.
Поэтому, когда в следующий раз увидите на крыше крупную вывеску, присмотритесь. Ровные швы, отсутствие ржавых подтеков, аккуратная электропроводка и надежные узлы крепления к парапету — это признаки того, что за конструкцией стоит грамотный проектировщик и ответственный монтажник. А если видите раскачивающуюся букву или явно проржавевшее основание — лучше обойти это место стороной и сообщить в администрацию здания.
