Когда заходит речь о ремонте или строительстве, выбор электропроводки часто сводится к простому правилу: «взять потолще и помеднее». Но стоит заглянуть в строительный магазин, и глаза разбегаются от обилия буквенных шифров на бухтах и катушках. ВВГ, NYM, ПВС, ШВВП, а еще эти загадочные индексы «нг», «LS», «FR»… В этой путанице легко потеряться, а ведь за каждой буквой стоит конкретное свойство, которое напрямую влияет на безопасность и долговечность вашего дома. Давайте разберемся вместе, как читать эти коды и выбирать правильный кабель без лишнего риска.
Азбука кабельной маркировки: от А до Я
Любой кабель начинается с букв, обозначающих материал жил. Если в начале аббревиатуры стоит буква «А» — значит, внутри алюминий. Ее отсутствие — верный признак того, что жилы медные. Это первое и самое важное различие. Медь дороже, но надежнее: она лучше проводит ток, меньше греется и прощает небольшие ошибки в монтаже. Алюминий дешевле и легче, но для современного дома с его мощной техникой он уже не годится — это вчерашний день электромонтажа.
Расшифровываем буквы: что есть что

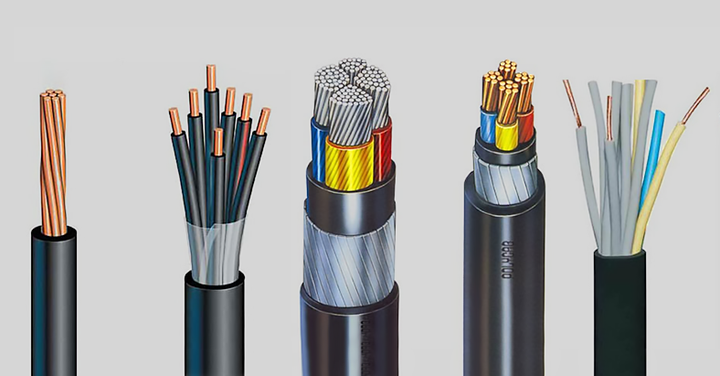

Следующие символы рассказывают об изоляции и конструкции. Вот основные обозначения, с которыми вы столкнетесь на прилавках:
| Обозначение | Расшифровка | Что это значит для вас |
|---|---|---|
| В | Поливинилхлоридная изоляция (ПВХ) | Самый распространенный и доступный материал, эластичный и устойчивый к химии |
| П | Полиэтиленовая изоляция | Более жесткий, но менее горючий вариант, часто для уличной прокладки |
| Н | Резиновая изоляция (найрит) | Гибкий, но дорогой, используется в подвижных механизмах |
| Г | Голый — без защитной брони | Стандартный кабель для внутренней проводки, не для земли и агрессивных сред |
| Б | Бронированный (стальные ленты или проволока) | Для прокладки в земле, выдерживает механические нагрузки |
| Ш | Шнур (особо гибкий) | Для удлинителей, бытовой техники, паяльников — то, что постоянно двигается |

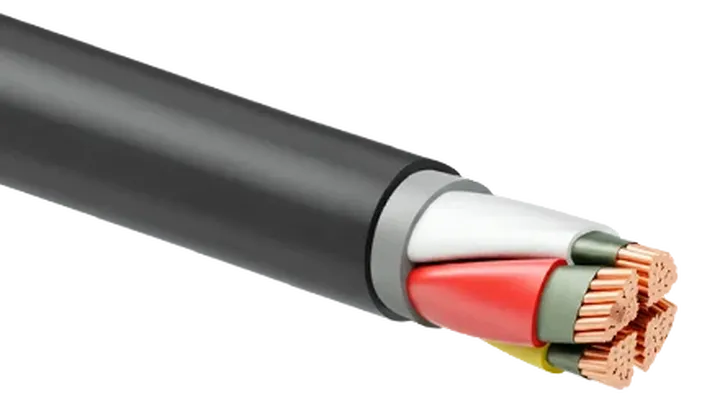

Например, кабель с маркировкой ВВГ — это медный кабель с двойной ПВХ-изоляцией (первая «В» — изоляция жил, вторая «В» — внешняя оболочка), без защиты («Г»). Это универсальный солдат для внутренней проводки в доме, квартире или офисе. Его можно прятать под штукатурку, прокладывать в кабель-каналах и коробах.
Индексы пожарной безопасности: нг, LS, FR — что важнее?
А вот здесь начинается самое интересное и ответственное. Когда речь заходит о безопасности, к маркировке добавляются дополнительные индексы, которые говорят о поведении кабеля при пожаре. Это не маркетинговые уловки, а реальные характеристики, способные спасти жизнь.
Индекс «нг» означает «не распространяет горение». Но и тут есть нюансы: обычный «нг» и «нг(A)» — это разные уровни. Категория (А) — самая высокая, она гарантирует, что кабель не поддержит горение даже при плотной групповой прокладке в лотках. Это обязательное требование для многих общественных зданий.
Другой важный индекс — LS (Low Smoke, «малое дымообразование»). Кабель с такой маркировкой при горении выделяет минимум дыма и токсичных веществ. Это критично для эвакуации: в задымленном коридоре вы просто не найдете выход, даже если огонь еще далеко. Показатель дымообразования измеряется в процентах светопропускания — для класса LS это не менее 50%.
Для особо ответственных объектов используется индекс FR (Fire Resistant) — огнестойкий. Такой кабель сохраняет работоспособность в течение 90, 120 или даже 180 минут при прямом воздействии пламени. Это уже уровень систем противопожарной защиты, эвакуационных лифтов и дымоудаления.
Вот как выглядят эти индексы в реальной маркировке:
- ВВГнг — негорючий кабель, но без ограничений по дыму.
- ВВГнг(A)-LS — негорючий (высшая категория) плюс низкое дымо- и газовыделение. Оптимальный выбор для квартир и частных домов с высокими требованиями безопасности.
- ВВГнг-FRLS — огнестойкий, негорючий, с низким дымовыделением. Для систем безопасности и эвакуации.
Практический гид: какой кабель и для чего брать
Теперь самое главное — как применить эти знания на практике. Вот пошаговая инструкция по выбору кабеля для типовых домашних задач:
- Для розеточных групп (кухня, гостиная, спальни): выбирайте медный кабель ВВГнг A LS сечением 2,5 мм². Этого достаточно для большинства бытовых приборов. Если у вас электрическая плита или варочная панель — сечение 4–6 мм².
- Для освещения: подойдет тот же тип, но сечением 1,5 мм². На люстры и точечные светильники этого с запасом.
- Для вводного кабеля в квартиру или дом: сечение рассчитывается по суммарной мощности, но не менее 6–10 мм². Здесь лучше использовать ВВГнг(A)-LS или, для деревянных домов, кабель с дополнительной защитой от механических повреждений.
- Для подключения кондиционера, бойлера, электрокотла: отдельная линия от щитка, кабель сечением, соответствующим мощности прибора (обычно 2,5 или 4 мм²), с обязательным индексом «нг».
- Для временных переносок и удлинителей: здесь нужна гибкость, поэтому выбирайте ПВС или КГ (кабель гибкий) — они состоят из множества тонких медных проволочек и выдерживают частые перегибы.

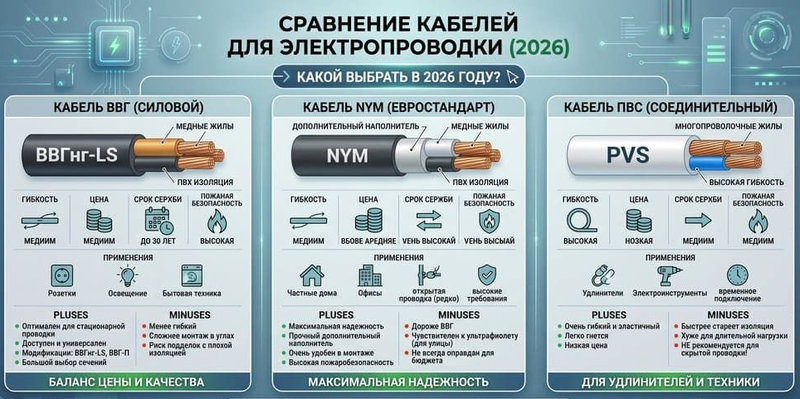

Отдельно стоит сказать о кабеле NYM — это немецкий стандарт, который часто хвалят за надежность. Он имеет тройную изоляцию и заполнение между жилами, но стоит дороже. По сути, это аналог ВВГнг, но с чуть лучшими характеристиками механической прочности. Для дома можно брать любой из них — разница в цене и личных предпочтениях.
Чего не пишут на этикетках: как проверить кабель перед покупкой
Теперь, когда вы точно знаете, что искать на маркировке, стоит научиться проверять качество до того, как вы отрежете метраж и уложите его в стену. Рынок пестрит подделками, и внешний вид — первый индикатор.
- Цвет и эластичность изоляции. У качественного ПВХ цвет равномерный, насыщенный, без разводов. Если оболочка слишком твердая и не гнется (особенно на морозе) или, наоборот, липкая на ощупь — это переизбыток пластификаторов. Такой кабель потрескается через пару лет.
- Концентричность жил. Медная жила должна находиться ровно по центру. Если она смещена, в тонком месте изоляция будет перегреваться и пробьет. Прокатайте кусок кабеля между пальцами — не чувствуется ли «бугорок»?
- Реальный диаметр. Возьмите штангенциркуль и замерьте диаметр жилы без изоляции. Экономия даже на 0,1–0,2 мм снижает сечение на 5–10%, а потери мощности и нагрев вырастают многократно. Честный производитель всегда дает небольшой допуск в плюс, а не в минус.
Простой лайфхак: согните жилу на 90 градусов несколько раз в одном месте. Хорошая медь выдержит 5–6 перегибов и не треснет. Если сломалась с первого раза — перед вами вторичный металл с примесями. От покупки такого кабеля лучше отказаться сразу, даже если цена привлекательна.
Чего стоит избегать: советы бывалых
На прилавках магазинов можно встретить маркировку, которая вводит в заблуждение. Например, «ВВГп» — это плоский вариант, удобный для прокладки под штукатурку, но не более того. Или кабель с индексом «ХЛ» — холодостойкий, для наружной прокладки в условиях Крайнего Севера, вам он вряд ли пригодится в квартире.
Самая частая ошибка — покупка кабеля без индекса «нг» для внутренних сетей. Да, он дешевле, но в случае короткого замыкания такой кабель активно горит и выделяет едкий черный дым. Экономия в несколько тысяч рублей может обернуться бедой. Современные ПУЭ (Правила устройства электроустановок) прямо рекомендуют использовать негорючие кабели с низким дымообразованием для жилых и общественных зданий. Исключение — старые дома, где уже проложен алюминий: его меняют только целиком, потому что соединять медь и алюминий напрямую нельзя.
И последнее: всегда проверяйте маркировку на самой оболочке кабеля, а не только на этикетке. Добросовестные производители наносят всю информацию прямо на изоляцию с шагом в 30–50 см. Если буквы стерты или их нет — это повод усомниться в качестве.
